搪玻璃塔節




搪玻璃塔節標記為:
  塔節 ①②-③④⑤⑥
  其中:
 ?、?mdash;—公稱壓力,用PN××表示,單位為兆帕(Mpa);
 ?、?mdash;—公稱直徑,用DN××表示,單位為毫米;
 ?、?mdash;—型式,用A或B表示
 ?、?mdash;—連接型式,用Ⅰ或Ⅱ表示
 ?、?mdash;—長度,用L表示,單位為毫米;
 ?、?mdash;—標準號,HG/T3127
  示例:
  公稱壓力PN0.6MPa,公稱直徑DN1000mm,高頸法蘭聯接的A型搪玻璃塔節、長度為2000mm塔節PN0.6DN1000-AⅡL=2000mm HG/T3127
技術要求
       搪玻璃塔節的設計、制造、檢驗及驗收應符合HG 2432的要求。
       搪玻璃塔節的形位公差按HG/T2637搪玻璃件幾何尺寸檢測方法進行檢測,其結果應符合表4的規定。

表4 搪玻璃塔節形位公差
名稱 公稱直徑 DN
DN≤1000 1000<DN≤2000
塔節法蘭平面度 2 0.2%DN
塔節法蘭對塔節法蘭平行度 1%DN且不大于5 0.5%DN且不大于7
塔節直線度 0.3%L
塔節法蘭對塔節軸線的垂直度 150~250 300~1000 1100~1600 1750~2000
2.5 3.5 4.5 5.5

標牌、出場文件、包裝、運輸和貯存
       產品標牌按HG2432的有關規定。
       出廠產品應有裝箱單、產品合格證,質量證明書。質量證明書至少包括材料的化學成分和力學性能、公稱壓力、公稱直徑、主要尺寸和檢驗報告等內容。
       包裝、運輸按HG2432的有關規定。
       外露的搪玻璃面須嚴格保護。
       產品出廠前應妥善保管,防止雨雪天氣及腐蝕性介質侵蝕,一般不允許露天存放。

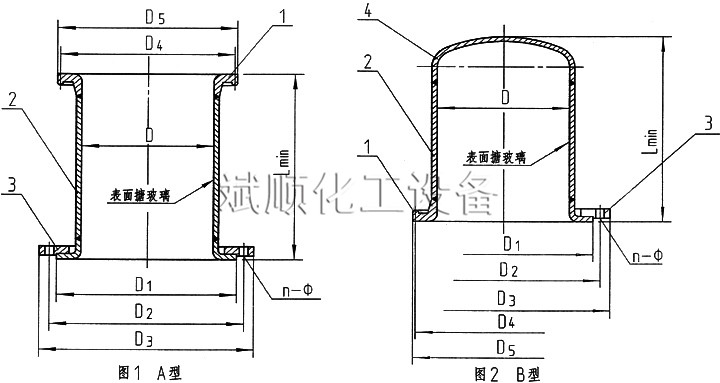

表1明細表
件號 標準號 名稱 數量 材料 備注
1 HG/T2049 高頸法蘭 / 符合HG2432 /
2 GB/T7996 塔  體 1 符合HG2432 /
3 HG/T2105 活套法蘭 / 符合HG/T2105 /
4 JB/T4746 塔節封頭 1 符合HG2432 /

表2主要尺寸
公稱直徑DN D D1 D2 D3 Lmin n-Ф
150 150 212 240 285 500 8-22
200 207 268 295 340 500 8-22
250 257 320 350 395 500 12-22
300 303 370 400 445 500 12-22
400 403 482 515 565 500 16-26
